| ○ | 新傳感器可提供高達 0.075" 氣隙，比同類產品高 50% | ○ | 分辨率提高到 4096PPR | |||
| ○ | 重新設計的電路，帶 LED 燈和警報輸出的在線診斷 | ○ | -40~ +100℃寬溫度范圍 | |||
| ○ | 脈沖輪優化，可提供大軸夾持力，并易于裝配 | |||||

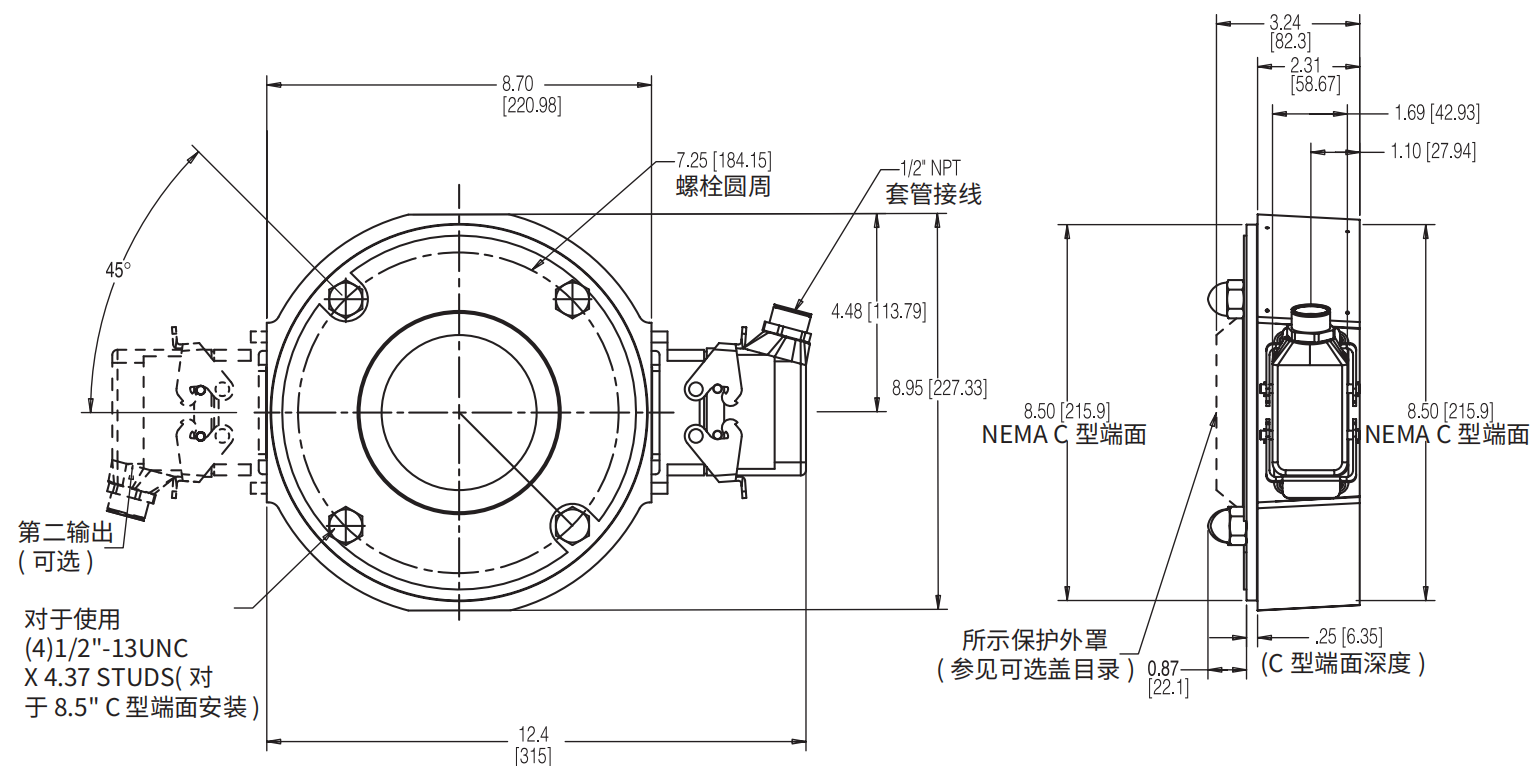

| ○ | 外徑：不帶連接器 8.7" （220. 98mm） | ○ | 孔徑：5/8" ~ 2-5/8" | |||
| ○ | 法蘭：按NEMAMG1 標準 8.5"，180C型端面安裝（外殼的安裝） | ○ | 高轉速：不大于7000 RPM | |||
| ○ | 加速率：不大于3600 rpm/s | ○ | 外殼材料：鑄鐵 | |||
| ○ | 傳感器外殼材料：不銹鋼 | ○ | 所需軸長：至少 2.5" | |||
| ○ |
徑向氣隙： 1024PPR或更低轉速時 0.075"，+0.015" / -0.070" 高于1024PPR時 0.050"，+0.015" / -0.040" |
○ | 允許軸向跳動： ±0.150" | |||
| ○ | 工作溫度范圍：-40℃~ +100℃ | ○ | 存放溫度范圍：-40℃~ +125℃ | |||
| ○ | 濕度：100%相對濕度 | ○ | 抗沖擊：200 G's Min（DIN EN 60068-2-6） | |||
| ○ | 抗振動：18 G's （5 ~ 2000Hz） （DIN EN 60068-2-27） | |||||
| ○ | 輸入電源要求：5~24VDC下每個傳感器模塊+線驅負載的典型電流是95Ma | ○ | 輸出信號：線路驅動器，±150mA | |||
| ○ | 掃描原理：增量，磁阻原理 | ○ | 頻率響應：不大于180kHz | |||
| ○ | 電氣抗擾性：2kV ESD，反極性，電源短時間短路 | ○ | 相位檢測：從C型端面看，逆時針旋轉（CCW）A超前B | |||
| ○ | 正交相位：90°±45° | ○ | 占空比：50%±15% | |||
| ○ | 連接器：標準?？蛇xMS3102 10針、尾纜或自鎖連接器用于延長電纜 | ○ | 脈沖數：0100/ 0512 1024/ 2048/ 2500/ 4096/如需其他脈沖數請咨詢訂購商 | |||
| ○ | 認證：CE 、RoHS | |||||
| 信號 | 連接器針腳 | 線序 | MS3102E18-IT# |
| 0V | 1 | 黑色 | A |
| B | 2 | 綠色 | |
| A | 3 | 藍色 | D |
| N/C | 4 | 紫色 | C |
| 報警輸出 | 5 | N/A | F |
| V+（5-24 VDC） | 6 | 紅色 | B |
| B | 7 | 黃色 | H |
| A | 8 | 灰色 | G |
| N/C | 9 | 橙色 | I |
| 屏蔽 | 10 | 屏蔽 | J |
| 代碼1：型號 | 代碼2：PPR | 代碼3：零位 | 代碼4：脈沖轉子孔徑 | 代碼5：電氣輸出 | 代碼6：接線端子 |
| RKE9900 |
0100 0512 1024 2048 2500 4096 |
L：無零位 Z：帶零位信號輸出 |
V85 5/8" M16 16mm V01 1.00" V25 25mm V183 1-3/8" M30 30mm V185 1-5/8" M40 40mm V187 1-7/8“ M45 45mm V281 2-1/8“ M50 50mm V283 2-3/8‘ M60 60mm V287 2-7/8" M70 70mm 如需其它孔徑，請咨詢訂購商 |
1： 5-26VDC輸入， 5-26VDC線路驅動輸出（IC-WE），單路輸出 2： 5-26VDC輸入， 5-26VDC線路驅動輸出（IC-WE），雙路輸出 |
C：1/2“NPT自鎖工業連接器 M：10針MS連接器 P：18“尾纜（不帶報警輸出） Q：18“電纜上帶自鎖工業連接器 |
